索引：微束等離子弧焊的工藝參數，主要是焊接電流、焊接速度、工作氣體流量、保護氣體流量、電弧長度、噴嘴直徑、噴嘴通道比和鎢極的內縮量等，它們對焊縫的形狀和焊接質量都有影響。
關鍵詞：微束等離子弧焊，工藝參數

　　人們通常將焊接電流在30A以下的等離子弧焊接，稱為微束等離子弧焊接。由于是在小電流條件下，無論是等離子弧的形態、穩定性及其對電源，設備的要求，還是焊接工藝過程及其操作方法，都有一系列的特殊性。

    (1)微束等離子弧焊的特點

    微束等離子焊接是一種小電流(通常小于30A)熔人型焊接工藝，為了保持小電流時電弧的穩定，一般采用小孔徑壓縮噴嘴(0.6～1.2mm)及聯合型電弧。即焊接時會存在兩個電弧，一個是燃燒于電極與噴嘴之間的非轉移弧，另一個為燃燒于電極與焊件之間的轉移弧，前者起著引弧和維弧作用，使轉移弧在電流小至0．5A時仍非常穩定，后者用于熔化工件。

    微束等離子弧是等離子弧的一種。在產生普通等離子弧的基礎上采取提高電弧穩定性措，進一步加強電弧的壓縮作用，減小電流和氣流，縮小電弧室的尺寸。這樣，就使微小的等離子焊槍噴嘴噴射出小的等離子弧焰流，如同縫紉機針一般細小。與鎢極氬弧焊相比，微束等離子弧焊接的優點是：

    a．可焊更薄的金屬，最小可焊厚度為0．01mm

    b．弧長在很大的范圍內變化時，也不會斷弧，并能保持柱狀特征，巳焊接速度快、焊縫窄、熱影響區小、焊接變形小。

    (2)獲得微束等離子弧的三要素

    獲得微束等離子弧，必須滿足以下三個基本條件。

    ①微束等離子弧發生器  是產生微束等離子弧的器件，也稱為等離子槍，它是以等離子電弧室為主體組成的。產生微束等離子弧的第一要素是要有一個良好的等離子槍，要求不漏氣、不漏水、不漏電，電極對中且調整更換方便，噴嘴耐用又便于更換。

    電弧室由上下兩體構成，中間加以絕緣。上槍體的主要功能是：夾持鎢極并使之接人電源負極，以使鎢極尖端能產生電弧放電的陰極斑點；將電弧放電產生在鎢極區的熱量及時排出；鎢極應能始終保持對準下槍體的噴嘴孔徑中心，且應能調整極尖的高度和更換新鎢極，導人惰性壓縮氣體。這樣，上槍體應有電、氣、水三個導人孔道和一個水的出口。下槍體上安裝經常更換的噴嘴，要接電源的正極，要有進出冷卻水的散熱系統。有的微束等離子弧焊槍上設有保護氣系統，也設置在下槍體上。

    ②直流電源  作為微束等離子弧的電源，除了普通等離子弧的直流電源、下降伏安特性、電流可以細微調節等要求外，還有一個重要的特殊要求，即高空載電壓。一般直流電源的空載電壓是80～100V，微束等離子弧的電源空載電壓應是120～160V，有時還要高達200V。因?yàn)槲⑹入x子弧的電流小(<30A)，電弧氣體介質質點的電離、發射作用弱，為便于引弧和穩弧，就需要提高空載電壓來加強場致發射作用，所以微束等離子弧焊的電源需要特制專用。

    微束等離子弧焊電源使用時是采用正極性接法，即將焊槍鎢極接電源負端，電源的另端CiE極)通過接觸器開關接焊槍的噴嘴。同時，電源的正極端還要并聯一個電路，即通過接觸器并聯到工件上。

    就微束等離子弧的直流電源的供電連續性來說，可以有兩種電源：一種是連續直流供電，得到的焊接電流是連續的直流電，這就是通常所說的直流電源；另一種是可以有規律的進行斷續供電，即脈沖電源。脈沖電流的主要優越性在于，它除了能像連續直流那樣能調節電流的大小以外，它的通電時間h和間隙時間‘2可以調節。因此，脈沖電源優于普通直流電源。

    ③惰性氣體源  在等離子槍的電弧室里，電弧柱是在三個壓縮效應(機械壓縮效應、熱收縮效應和磁壓縮效應)的作用下形成等離子弧的。三個效應中有兩個是惰性氣體所為。微束等離子弧所使用的惰性氣體，一般都是氬氣，使用工業用瓶裝壓縮氬氣即可。使用時要接裝減壓表和流量計，以便能精細地調節壓力和流量這兩個參數。

    (3)微束等離子弧焊的工藝參數

    微束等離子弧焊的工藝參數，主要是焊接電流、焊接速度、工作氣體流量、保護氣體流量、電弧長度、噴嘴直徑、噴嘴通道比和鎢極的內縮量等，它們對焊縫的形狀和焊接質量都有影響。

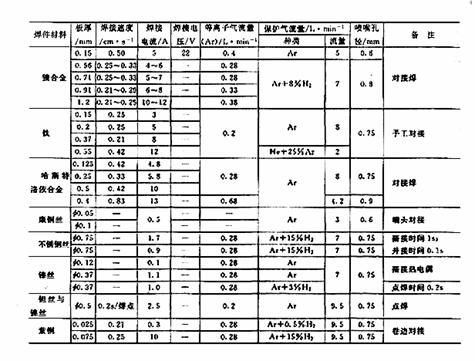

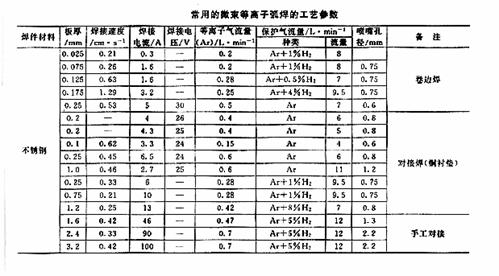

常用的微束等離子弧焊的工藝參數見表1-1

                         表1-1

(4)微束等離子弧焊的技術要點

    1)接頭形式

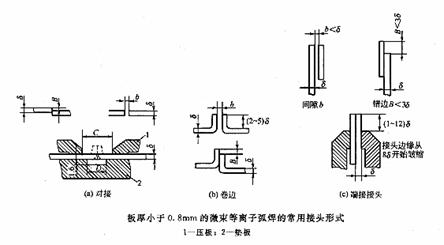

接頭形式根據板厚來選擇，厚度在0．05—1．6mm之間時，通常采用微束等離子弧進行焊接。微束等離子弧焊主要用于焊接薄件或薄件與厚件的連接件，所以微束等離子弧的接頭形式和尺寸有其獨特之處。微束等離子弧的接頭不開坡口，對于板厚o．2mm的對接接頭，通常都采用卷邊的接頭形式。板厚小于o．8mm的微束等離子弧焊的常用接頭形式如圖1-2所示。

                              圖1-2

　2)夾具和金屬墊板

微束等離子弧焊接為了保證精確的裝配和獲得高質量的焊縫，必須使用裝配夾具或裝配—焊接聯合夾具。夾具的尺寸要求精密，裝卸要求方便，焊縫周圍的夾具零件要用非磁性材料(黃銅、不銹鋼)制造，防止焊接時電弧產生偏吹。

為了保證焊縫背面的良好成形，焊道背面要放上金屬墊板。一般的金屬墊板上均有成形槽，形狀可以是倒三角形、矩形或半橢圓形，成形槽寬度可為2～3mm，槽深0．2--0．5mm。當焊件板厚小于0．3mm時，可以使用無槽的光墊板。金屬墊板的材料大多選用紫銅。一般情況下，金屬墊板常和裝配—焊接夾具結合在一起。

   3)增強保護效果

一般的微束等離子弧焊槍都帶有保護氣罩裝置(噴嘴)。但在有些情況下，如受焊縫的形式和位置所限，或焊件的結構和尺寸所限，焊槍的保護氣罩對焊縫的保護并不完全有效，這時焊接夾具應加設特殊的保護裝置，增強保護效果。

    保護裝置的結構和方式因焊件而異，，是多種多樣的。如裝在正面焊縫兩側附近的反射屏(保護氣擋板兒可將散失的保護氣圻回，改善保護條件。再如，焊接管狀結構件(或小型容器)時，可向管(或容器)內部充保護氣，保護背面焊道。對某些焊件也可以設計專用保護噴嘴，如保護卷邊對接焊縫的專用噴嘴。

   通常增強保護的裝置都是與焊接夾具制造在一起，使夾具具有多種功能

     4)點固焊

    不使用焊接夾具的焊件，焊縫較長時，要每隔3～5mm設置一個定位焊點，使其點固，否則焊接時要發生變形。點固焊使用的工藝參數可與焊接時相同或略小一些。使用夾具的焊件焊接，焊前不用點固焊。

     5)焊件焊前清理

  　工件焊接接頭待焊處及端邊焊前均要凈化處理，除去油污、銹等，其方法(化學的或機械的)與一般焊接的焊前處理相似，只不過是因薄件對污物敏感而應更嚴一些。

  　 6)焊機準備

  　焊接前要將待用的微束等離子弧焊機準備好，并應做以下檢查：

  　a．檢查微束等離子弧焊槍，內容包括：焊槍的氣、水路要密封并暢通，鎢極、噴嘴的調整和更換要方便，能保證電極的同心度和內縮量并可調，焊槍的控制按鈕應好用，焊槍的手柄可靠地絕緣。

   b．檢查微束等離子弧焊機的電源，即包括電源的空載電壓能滿足要求，極性的接法正確，焊接電流又能均勻地調節，則電源合格。

　 c．檢查微束等離子弧焊機的控制系統，其內容包括：檢查氣路：(分工作氣和保護氣)應密封和暢通，流量應能精細調節，氣閥電路的控制應可靠。水路要保證暢通和密封，有水流開關的設備要檢查水流開關韻靈敏度。控制系統的電路主要檢查高頻引弧電路的點火(引弧)可靠性，提前送氣和滯后斷氣的控制可靠性。電流衰減電路應工作可靠和速度可調，完整的焊接過程程序控制的可靠性等。有啟動行走焊車的微束等離子弧焊機，還應檢查焊接小車的調速系統和其控制程序。

    d．焊槍電極最好選購鈰鎢電極，其直徑應按工藝參數中的電流選擇。電流較大時選直徑1．2mm的電極。電流較小時可選用直徑0．8mm的電極。電極尖端磨成10’～15‘的圓錐角。電極的磨尖最好是使用專用的電極磨尖機磨制，這樣可以保證度數和不偏心。

    e. 調整鎢極對中時為了便于觀察，可以在焊機電源不接通的情況下只打高頻火花，從噴嘴觀察火花。若火花在孔內圓周分布達到1／2～2／3時，就認為對中正確。長時間地使用高頻火花對中，也會使鎢極少量燒損，可以放少量氬氣保護。

    f. 檢查焊機循環水的冷卻效果。焊機在額定狀態下正常運行，冷卻水的出口水溫以40～50℃為宜或以手感比體溫稍高些即可。焊機不通冷卻水不可使用。

    g．附有工件放大鏡的焊機，焊前要將放大鏡焦距調好，這對細小零件焊接時十分必要，若焊機不附放大鏡，則可以自選5～10倍的放大鏡臨時固定在距焊縫的適當位置處，以供使用。

    h．按工藝技術文件規定的焊接工藝參數調節好焊機，經試焊確實無誤后予以固定，等待使用。

    7)焊接操作

    a．微束等離子弧焊使用的電弧形態是聯合弧，即維弧、工作弧同時存在。

    b．當焊縫間隙稍大，出現焊縫余高不夠或呈現下陷時，說明焊縫金屬填充不夠，應該使用填充焊絲。填充焊絲要選用與母材金屬同成分的專用焊絲，也可以使用從母材上剪下來的邊條。

    c．焊接時，轉移弧產生后不要立即移動焊槍，要在原地維持一段時間使母材熔化，形成熔池后開始填絲并移動焊槍。另外，焊槍在運行中要保持前傾，手工焊時前傾角保持在60’～80’，自動焊時前傾角應為80‘～90‘。

    d．微束等離子弧的焊接是采用熔池?zé)o小孔效應的熔透型焊接法，即用微弧將工件焊接處熔化到一定深度或熔透成雙面成形的焊縫。    ’

    e．焊接時噴嘴中心孔與待焊焊縫的對中要求高，偏差應盡可能小，否則會焊偏或產生咬邊。

    f.焊接過程中的電弧熄滅或焊接結束時的熄弧，焊槍均要在原處停留幾秒，使保護氣繼續保護高溫的焊縫，以免氧化.

    此外，微束等離子弧焊電源空載電壓高，易使操作者觸電，應注意防止。由于微束等離子弧焊槍體積小，在換噴嘴、換電極或電極對中時，都極易發生電極與噴嘴的接觸，這時若誤觸動焊槍手把上的微動按鈕，便會發生電極與噴嘴的電短路(打弧)，損壞噴嘴和電極，因此在更換電極、噴嘴或電極對中時，應將電源切斷才能保證安全進行。
